真空玻璃

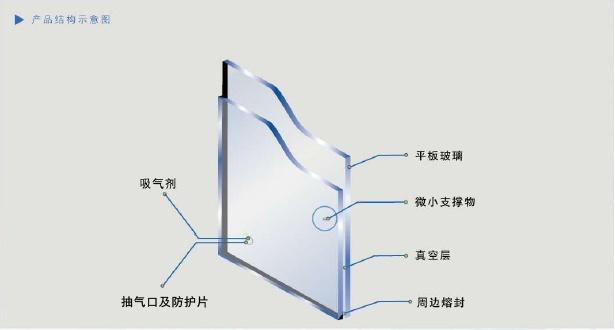

真空玻璃是一种新型玻璃深加工产品，是将两片平板玻璃四周密闭起来，将其间隙抽成真空并密封排气孔，两片玻璃之间的间隙为0.1-0.2mm，真空玻璃的两片一般至少有一片是低辐射玻璃，这样就将通过真空玻璃的传导、对流和辐射方式散失的热降到最低，其工作原理与玻璃保温瓶的保温隔热原理相同。真空玻璃的结构与中空玻璃相似，其不同之处在于真空玻璃空腔内的气体非常稀薄，几乎接近真空。

产品优点：

1. 低碳节能

真空玻璃依靠真空层特殊结构，有效阻隔室内外热量传导，传热系数U值在0.6Wm-2k-1以下，可低至0.3W/(m·K)，与墙体相近。可以显著减少空调电耗及污染物和温室气体的排放，减少环境污染。

2. 隔热保温

选用适当遮阳系数的真空玻璃，在夏季，能够有效控制太阳得热，保持室内凉爽；在冬季，当室外温度为-20℃时，真空玻璃的内表温度仅比室内空气温度低3-5℃，可以保持室内温暖舒适。

3. 隔声降噪

随着都市人口的密集和交通运输工具的增多，噪声污染日益严重，直接对人产生危害。真空玻璃的真空层可以有效地阻隔声音的传递，特别是对于穿透性较强的中低频率，效果十分显著。

4. 远离结露

真空玻璃具有超强的隔热保温性能，在寒冷的冬季，即使室外气温降到-30℃，室内玻璃表面的温度也与室温相近，远高于结露温度。

5. 应用广泛

真空玻璃内部为真空状态，不受环境气压的影响，适用于各种海拔地区；同时，真空玻璃应用于建筑物的各个位置都能保持其优异的性能不变，包括立面，斜面及屋顶，不存在中空玻璃平放时气体对流加大导致性能降低的问题。

产品种类：

1、真空夹层玻璃

产品可做成单面夹层结构，也可以做成双面夹层结构， EVA膜（也称EN膜）厚度约为0.4和0.7mm两种。聚碳酸酯板厚度约为1.2mm。附加玻璃板在2.5mm到5mm之间选用，也可用钢化玻璃。真空夹层玻璃还有另外一种做法就是在两层玻璃中间灌胶水，然后通过加温烘干，也能做真空夹层玻璃，其特点是安全性和防盗性，同时其传热系数、隔声及抗风压等性能也优于真空玻璃原片，总厚度也比较薄。由于玻璃和夹胶层的热导较大，对热阻贡献较小，因而真空夹层玻璃的传热系数只比真空玻璃略小，但隔声性能会有较大提高。

2、“真空 + 中空”组合真空玻璃

此种结构相当于把真空玻璃当成一片玻璃再与附加玻璃板合成中空，附加玻璃板厚度一般选5或6mm的钢化玻璃，放在建筑物外侧，也可以做成“中空+真空+中空”的双面中空组合形式。

此类组合除解决安全性外，其隔热隔声性能也都有提高。特别是附加玻璃板也选用Low－E钢化玻璃时更使传热系数降低。

计算这种组合玻璃时首先要从原理上认识到，在我们所讨论的温度和温差范围内，热辐射波长是在远红外4—40μm波段，钠钙玻璃对此波段的电磁辐射基本上不透明，所以在计算三块以上玻璃的辐射热阻时，不必考虑透过第一块的辐射对第三块的影响，只要分段计算再相加即可，所以如果“真空+中空”组合的总热阻为R组合，可写成： R组合=R+R中空

式中R是真空玻璃的热阻

R中空 是用两块与附加玻璃板等厚的玻璃制成的中空玻璃的热阻

算出的R组合只多算了一片玻璃的热阻，误差很小。

3、“真空夹层 + 中空”结构

此种结构传热系数与上述“真空+中空”相近，但此结构的优点除传热系数低并解决了安全性之外，厚度比“中空+真空+中空”薄，而且由于真空玻璃两侧不对称，减小了声音传播的共振，使隔声性能提高。

曾为北京某音乐教学楼制作了样品，为6+0.38EVA+4L+0.15V+4+12A+6结构，总厚度32.5mm,经清华大学建筑物理实验室实测计权隔声量为42dB，离玻璃幕墙国家标准计权隔声量最高级只差3dB。传热系数可在0.7-0.9Wm-2k-1之间，由LOW-E玻璃的选取来确定。

4、双真空层真空玻璃

此种结构的总热阻可看成两片真空玻璃热阻之和，如果是相同结构的真空玻璃，总热阻则为单一真空玻璃的两倍，即 R双真空=2R

式中R是单一真空玻璃的热阻

应该说明，结构中Low-E膜的位置不同，不影响K值，只影响实际使用时三片玻璃的温度分布。

双真空玻璃的热阻高，K值低，而且很薄，可做到约9mm厚，也可以制成双真空层夹层安全玻璃，具有很好的发展潜力。
